Torziós nyírócsavar szilárdsága

Torziós nyírócsavar szilárdsága
A nagy szilárdságú torziós nyírócsavarok előfeszítést fejtenek ki, és súrlódás útján továbbítják a külső erőket. A közönséges torziós nyírócsavarok csatlakoztatása a nyíróerőt a csavar nyírási ellenállása és a furatfal nyomása révén adja át. Az anya meghúzásakor keletkező előfeszítő erő nagyon kicsi, hatása elhanyagolható. A nagy anyagszilárdság mellett a nagy szilárdságú torziós nyírócsavarok is adnak A torziós nyírócsavar nagy előfeszítő erőt fejt ki, amely szorítóerőt hoz létre az összekötő elemek között, így az irányra merőlegesen nagy súrlódási erő keletkezik. a csavar, valamint az előfeszítő erő, a csúszásgátló tényező és az acéltípus közvetlenül befolyásolja a nagy szilárdságú torziós nyírócsavar terhelését. Az erőjellemzők szerint nyomástípusra és súrlódási típusra osztják. A kettő számítási módja eltérő.

A nagy szilárdságú torziós nyírócsavarok minimális specifikációi az M12, az általánosan használt M16-M30, a túlméretezett torziós nyírócsavarok teljesítménye instabil, ezért óvatosan kell használni a tervezés során. A különbség a nagy szilárdságú torziós-nyíró csavaros súrlódási típus és a nyomásos csatlakozás között: a nagy szilárdságú torziós-nyíró csavarkötés az összekötő lemez lemezét a torziós nyírócsavar rúdjában lévő nagy meghúzási előfeszítés révén rögzíti, amely elég nagy súrlódási erő létrehozásához. A csatlakozás integritásának és merevségének javítása érdekében nyíróerőknek kitéve két típusra osztható: nagy szilárdságú torziós nyírócsavar súrlódásos csatlakozásra és nagy szilárdságú torziós nyírócsavar nyomású csatlakozásra a különböző kialakítás szerint és erőkövetelmények. A különbség az, hogy a határállapot más. Noha azonos típusú torziós nyírócsavarról van szó, a számítási módszerek, a követelmények és az alkalmazási kör tekintetében nagyon eltérőek.

A nyírószilárdság tervezésénél a nagy szilárdságú torziós nyírócsavarok súrlódási kapcsolata a torziós nyírócsavarok meghúzóereje által biztosított maximális súrlódási erő a lemez érintkezési felületét elérő külső nyíróerő között, amely biztosítja, hogy csatlakozás a teljes használati idő alatt be van és ki van kapcsolva A nyíróerő nem haladja meg a maximális súrlódást. A lemez nem szenved relatív csúszási deformációt (a csavar és a furat fala között mindig megmarad az eredeti hézag), és a csatlakoztatott lemez egésze rugalmassága megfeszül. A nyírószilárdság tervezésénél a nagy szilárdságú torziós nyírócsavar nyomás típusú csatlakozás lehetővé teszi, hogy a külső nyíróerő meghaladja a maximális súrlódási erőt. Ekkor relatív csúszódeformáció lép fel az összekapcsolt lemezek között, amíg a torziós nyírócsavar rúdja nem érintkezik a furat falával, majd a csatlakozás A torziós nyírócsavar tengelyének nyírása és a furatfal nyomása, valamint a lemez érintkezési felületei közötti súrlódási erő egyesül. átadni az erőt. Végül a tengely elnyírását vagy a furatfal nyomáskiesését tekintjük a csatlakozási nyírás határállapotának. Röviden, a súrlódásos típusú nagy szilárdságú torziós nyírócsavarok és a nyomástartó nagy szilárdságú torziós nyírócsavarok valójában azonos típusú torziós nyírócsavarok, de csak akkor, ha a tervezés figyelembe veszi a csúszást.

A súrlódó típusú nagy szilárdságú csavarok nem csúszhatnak, és a csavarok nem viselnek nyíróerőt. A megcsúszás után a konstrukció sérült állapotúnak minősül, amely műszakilag viszonylag kiforrott; a nyomástartó nagy szilárdságú csavarok csúszhatnak, és a csavarok nyíróerőt is viselnek. A végső sérülés megegyezik a hagyományos csavar sérülésével (eltört csavar vagy acéllemez összetört.

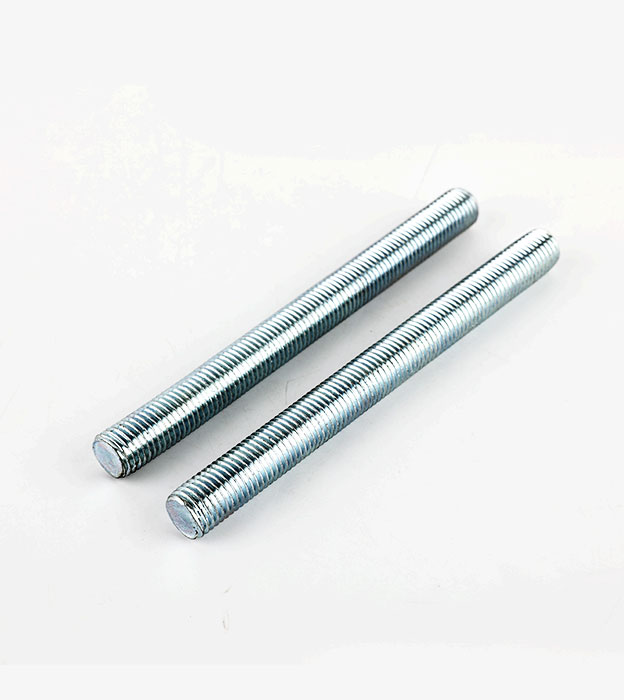

A Haiyan Yingjie Fastener Co., Ltd. a kínai DIN 976 gyártók és horgonycsavarok beszállítói, mint híres DIN 975 gyár, nagykereskedelmi DIN976/975, horgonycsavarokat kínál eladó
